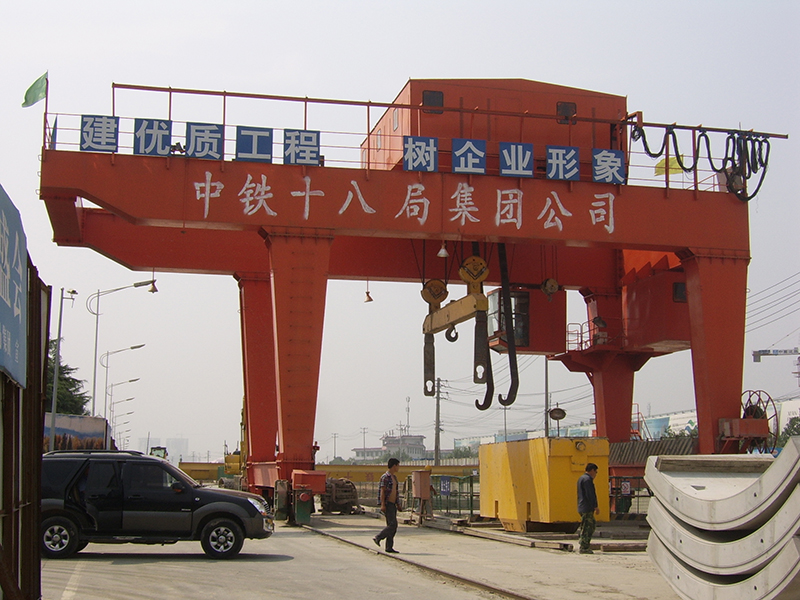

门式起重机
门式起重机
门式起重机
详细说明:

门框结构

  分为门式起重机和悬臂门式起重机

门式起重机

  1.全门式起重机:主梁无悬伸,小车在主跨度内进行;

  2.半门式起重机:支腿有高低差,可根据使用场地的土建要求而定。

悬臂门式起重机

  1.双悬臂门式起重机:最常见的一种结构形式,其结构的受力和场地面积的有效利用都是合理的。

  2.单悬臂门式起重机:这种结构形式往往是因场地的限制而被选用。[1]


主梁形式

  1.单主梁

  单主梁门式起重机结构简单,制造安装方便,自身质量小,主梁多为偏轨箱形架结构。与双主梁门式起重机相比,整体刚度要弱一些。因此,当起重量Q≤50t、跨度S≤35m时,可采用这种形式。单主梁门式起重机门腿有L型和C型两种形式。L型的制造安装方便,受力情况好,自身质量较小,但是,吊运货物通过支腿处的空间相对小一些。C型的支脚做成倾斜或弯曲形,目的在于有较大的横向空间,以使货物顺利通过支脚。

2. 双主梁

  双主梁门式起重机承载能力强,跨度大、整体稳定性好,品种多,但自身质量与相同起重量的单主梁门式起重机相比要大些,造价也较高。根据主梁结构不同,又可分为箱形梁和桁架两种形式。一般多采用箱形结构。[1]


主梁结构

  1.桁架梁

  使用角钢或工字钢焊接而成的结构形式,优点是造价低,自重轻,抗风性好。但是由于焊接点多和桁架自身的缺陷,桁架梁也具有挠度大,刚度小,可靠性相对较低,需要频繁检测焊点等缺点。适用于对安全要求较低,起重量较小的场地。

  2.箱梁

  使用钢板焊接成箱式结构,具有安全性高,刚度大等特点。一般用于大吨位及超大吨位的门式起重机。如右图MGhz1200,起重量1200吨,为国内最大的门式起重机,主梁采用了箱梁结构。箱梁同时也具有造价高,自重大,抗风性较差等缺点。

  3.蜂窝梁

  一般指“等腰三角形蜂窝梁”,主梁端面为三角形,两侧斜腹上有蜂窝孔,上下部有弦杆。蜂窝梁吸收了桁架梁和箱梁的特点,较桁架梁具有较大的刚度,较小的挠度,可靠性也较高。但是由于采用钢板焊接,自重和造价也比桁架梁稍高。适用于使用频繁或起重量大的场地或梁场。由于这种梁型为专利产品,因此生产厂家较少。[1]


用途形式

  1.普通龙门起重机

  轨道门式起重机

  这种起重机多采用箱型式和桁架式结构,用途最广泛。可以搬运各种成件物品和散状物料,起重量在100吨以下,跨度为4~39米。用抓斗的普通门式起重机工作级别较高。普通门式起重机主要是指吊钩、抓斗、电磁、葫芦门式起重机,同时也包括半门式起重机。

  2.水电站龙门起重机

  主要用来吊运和启闭闸门,也可进行安装作业。起重量达80~500吨,跨度较小,为8~16米;起升速度较低,为1~5米/分。这种起重机虽然不是经常吊运,但一旦使用工作却十分繁重,因此要适当提高工作级别。

  3.造船龙门起重机

  用于船台拼装船体,常备有两台起重小车:一台有两个主钩,在桥架上翼缘的轨道上运行;另一台有一个主钩和一个副钩,在桥架下翼缘的轨道上运行,以便翻转和吊装大型的船体分段。起重量一般为100~1500吨;跨度达185米;起升速度为 2~15米/分,还有0.1~0.5米/分的微动速度。

  4.集装箱龙门起重机

  用于集装箱码头。拖挂车将岸壁集装箱运载桥从船上卸下的集装箱

  轨道龙门吊

  运到堆场或后方后,由集装箱龙门起重机堆码起来或直接装车运走,可加快集装箱运载桥或其他起重机的周转。可堆放高3~4层、宽6排的集装箱的堆场,一般用轮胎式,也有用有轨式的。集装箱龙门起重机与集装箱跨车相比,它的跨度和门架两侧的高度都较大。为适应港口码头的运输需要,这种起重机的工作级别较高。起升速度为8~10米/分;跨度根据需要跨越的集装箱排数来决定,最大为60米左右相应于20英尺、30英尺、40英尺长集装箱的起重量分别约为20吨、25吨和30吨。
